KRS200X系列弧光保护装置，弧光保护功能的判断逻辑为保护电流，零序电流和弧光多判据。产品在原有三相保护电流的基础上增加了零序电流判据，因此当任何一段的母线电流异常，同时

检测到弧光产生，保护就会发出跳闸信号。根据设定的装置也可以输出额外的跳闸信号用于跳开联络柜。母线弧光保护可以最多接入22路弧光监测点，每一个弧光监测点可以单独设置相应参数。

当系统中弧光探头需求量过大时，母线弧光保护也可以作为扩展功能使用。通过出口及继电器配合，实现多路弧光的检测和动作。与此同时可以将故障点数据上送后台系统进行相应的定位显示。

具体功能划分：

▲ KRS200-ML 电缆型母线弧光保护装置

▲ KRS200-MG 光纤型母线弧光保护装置

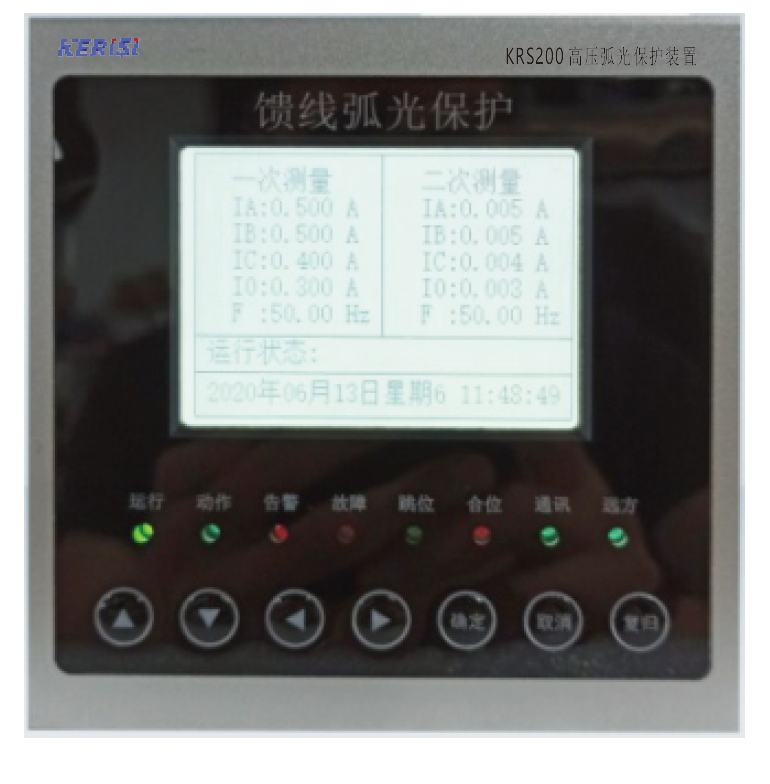

▲ KRS 200-K 馈线弧光保护装置

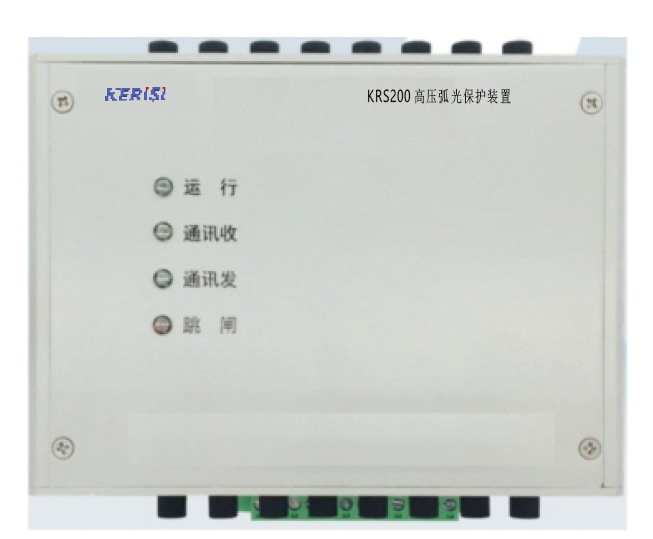

▲ KRS 200-J 弧光监测扩展模块

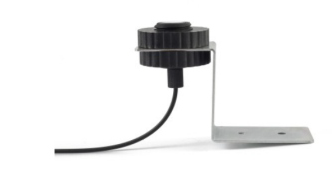

▲ KRS200-G 弧光传感器线缆型

▲ KRS200-ST 弧光传感器光纤型

▲ KRS200-L 专用光纤连接线

产品特点:

▲ 采用弧光、故障电流、零序电流判据原理，动作可靠，速度快，5-7ms弧光感应时间，降低开关柜在事故中损坏程度；

▲ 故障点定位，系统部分可显示弧光发生点的位置，方便快速处理故障、恢复供电；

▲ 采用全交流数字采样，整定，彻底消除了硬件电路零漂的影响。采用软件数字滤波，高速浮点数运算，极大提高测量精度；

▲ 全汉化液晶显示，可支持英文，人机界面清晰易懂，操作整定极为方便；

▲ 具有RS485总线串行通信口，并集成了Modbus标准通信规约；

▲ 具有事件顺序记录功能，可记录128条事件，数据掉电不丢失；

▲ 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持；

技术参数:

▲ 额定工作电压：AC220、DC220V(订货注明)

▲ 额定技术数据

a) 交流电流：5A或1A(订货注明)

b) 交流电压：400V或100V(订货注明)

c) 频率：50HZ

▲ 功率消耗

工作电源：正常工作时，不大于5W；

保护动作时，不大于10W。

交流电流回路： < 1VA/相 (IN =5A)；

< 0.5VA/相(IN =1A)；

交流电压回路： < 0.5VA/相；

▲ 精确工作范围：

电流：0.04In~20In

电压：0.4V~1.2Un

频率：0.9Fn~1.1Fn

时间：0~100s

▲ 保护部分精度：

a) 定值精度：≤±1%；

b) 时间精度：<±1％整定时间+35ms；

c) 整组动作时间：≤35ms；

d) 频率精度：≤0.01Hz；

▲ 测控部分精度：

a) 交流量精度：≤±0.2%；

b) 有功无功：≤±0.5%；

▲ 开关量输入：

输入类型：有源

光电隔离输入数量：12

工作电压：内部24V

▲ 开出接点容量：

a) 出口继电器

触点额定载流容量：250Vac/220Vdc, 5A

输出类型：无源(空接点)

b) 信号继电器：

触点额定载流容量：250Vac/220Vdc, 5A

输出类型：无源(空接点)

▲ 通信接口

电气特性：RS485

通信协议：Modbus

地址：1～254

通信介质：双绞线或光纤
